315吨彩石瓦液压机一次成型压制效果
快速315吨彩石瓦液压机是威力重工液压机工程师量身打造，采用大台面的设计结构，效果好，一次成型。该设备又称彩钢瓦成型机、不锈钢板压瓦机。金属彩石瓦成型液压机结构形式多样，冲压式液压机这里以威力重工设计制造生产过的315吨三梁四柱液压机为例，简单介绍下这台彩石瓦成型液压机组成结构特点。
315吨金属彩石瓦冲压成型液压机是由机架、工作油缸、导向导轨、滑块及垫板、上模座、上压模、冲切凹模、下工作台及垫板、下压模及下模座、滑块、工作台等部分组成。其中工作台垫板上设计油缸，连接柱塞杆、并配有多顶杆液压垫。上压模即冲切凸模上套装有弹性退料环和复位弹簧。通过压机作用与模具对金属波纹板进行冲压成型，保证了其保温板的加工精度和工作台的刚性。

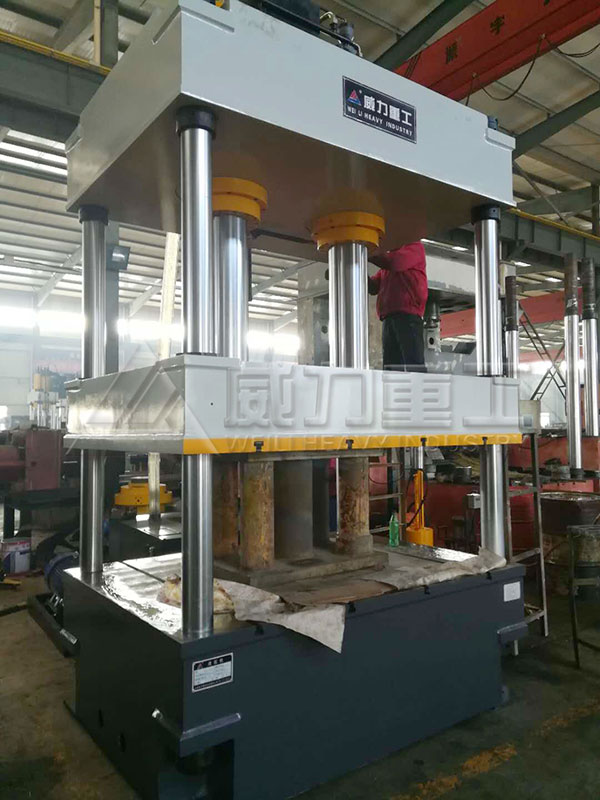

大台面315吨彩石瓦四柱液压机

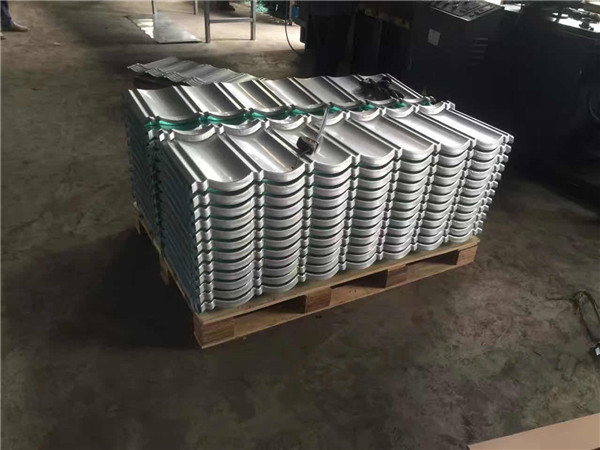

压制成型彩石瓦成品
快速315吨彩石瓦液压机特点：
1.四柱液压机具有独立的动力结构及电器系统，并采用按钮集中控制，可实现点动，半自动操作方式。
2.四柱液压机的工作压力、行程范围均可根据工艺需要进行调整。
3、快速315吨彩石瓦液压机性能与结构概述
1）机身采用三梁四柱式，机器强度高，精度稳定并有长期的保持性，也可根据用户要求定做生产。
2)缸体为优质45#钢，活塞杆表面经中频淬火处理，使用寿命长。油缸主要部件采用优质材料密封圈，确保密封可靠。
4、液压系统
1)液压系统装置布置在机身右侧。
2)液压系统采用插装阀集成系统，动作灵敏、工作可靠、密封性能好等特点。
3)液压泵站由油箱、高压泵、电动机、插装阀等组成，油箱系钢板焊接。
4)液压系统密封可靠，不渗漏，管路设有防震措施。
彩石瓦成型专用315吨液压机
5.电器控制系统
设有集中控制面板，面板上布置有必要的操作按钮和选择开关。
6.快速315吨彩石瓦液压机操作方式
1)压机设有点动、自动操作方式。
2)行程可进行调整。
3)操作面板上的按钮除完成快速315吨彩石瓦液压机的全部动作外，还有“急停”按钮。
