山东威力重工生产的315吨四柱液压机主要用于金属薄板零件的拉伸成型、翻遍、弯曲和冲压等工艺,也可用于一般的压制工艺。四柱液压机上横梁和工作台之间由四根立柱和锁紧螺母连接成刚性桁架,通过四个调节螺母调整滑块下平面与工作台面之间的倾斜度以及行程,工作台面设有T型槽,以便安装模具;滑块立柱孔里面安装有导套,便于维修更换,孔口还配有防尘圈,保证设备工作时清洁,避免粉尘对立柱造成拉伤。
315吨四柱液压机特点介绍:
★★本系列315吨四柱液压机是通用性压制设备,适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷(热)挤压金属成型、薄板接伸以及冲压、弯曲、翻边、校正等工艺。
★★机器具有独立的动力机构的电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式;
★★315吨四柱液压机的工作压力、压制速度和滑块行程,均可根据工艺需要进行调整,并能完成顶出工艺、不带顶出工艺、拉伸工艺三种工艺方式,每种工艺又为定压、定程两种工艺动作供选择,定压成型工艺在压制后具有保压、延时、自动回程。
★★本系列液压机除具有上述功能外,顶出缸还具有顶出、延时、自动退回。
315吨四柱液压机性能特点:
1、三梁四柱液压机的动力控制系统和电控系统是独立的,采用按钮集中控制;电气控制系统使用的是国外PLC可编程控制器,并且可选配;可通过转换开关实现调整、手动及半自动三种操作方式;顶出行程和滑块也都通过转换开关进行操控;
2、可以根据客户的具体需求以及生产工艺对设备的压力、速度记忆滑块行程等进行量身定做调整,也可完美完成顶出工艺、不带顶出工艺、拉伸工艺三种方式,每种工艺还可以分为定压和定程两种选择;
3、315吨四柱液压机机身为简单经济的四柱式结构,有限元件结构分析和优化设计,可以保证在大台面的情况下均匀受力,滑块导向为立柱圆柱面导向,开导套便于维护;
4、液压控制系统为二通插阀集成系统,主油泵使用YCY14-1B恒功率轴向柱塞泵,用CB-B齿轮泵作为冷却过滤设备;滑块主油缸用的是活塞式油缸,U型密封圈对油缸进行密封。
315吨四柱液压机具有以下特点:
1、315吨四柱液压机的液压控制系统采用多功能插装式集成阀。主泵采用国家专利节能型的比例变量泵和定量泵,提高了动作的可靠性及使用寿命,同时减少了液压冲击,并且工作速度可在较大范围内无级可。
2、本机器具有独立的动力机构和电器系统,采用按钮集中控制,可实现调整,手动两种操作方式,动力机构采用滑阀系统,结构简单,动作可靠,维修方便。本机的电气控制系统采用先进的PLC加HNC闭环控制系统,因此大大提高了整机速度控制精度以及工作稳定性。
3、本机的机身采用三梁四柱结构,使机器具有较高的精度。为了满足快速更换模具的需要,本机设有移动工作台。
4、主油缸采用进口密封圈,使液压机设备密封性能和密封寿命大大提高。
5、动力系统安装于机身侧部,占地面积小,结构紧凑,外形美观。
6、具有较高的空程速度,因此提高了生产率。
7、液压系统安装了液压油过滤、加热、冷却系统,以便于各种条件下的工作需要。
8、设有滤油器堵塞、油位、油温等多种故障报警指示器。
9、315吨四柱液压机装有液压锁装置,保证换模及维修人员的安全。
10、液压系统中的压力调节采用进口的比例溢流阀,压力显示采用数字显示仪表,提高了压力调整的精度及方便性。
山东威力重工315吨四柱液压机应用范围广泛,根据您压制的工件选择合适的机型:

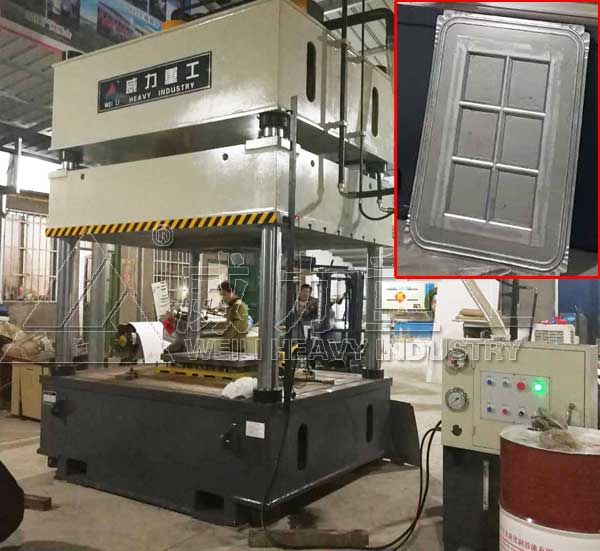

315吨四柱成型液压机

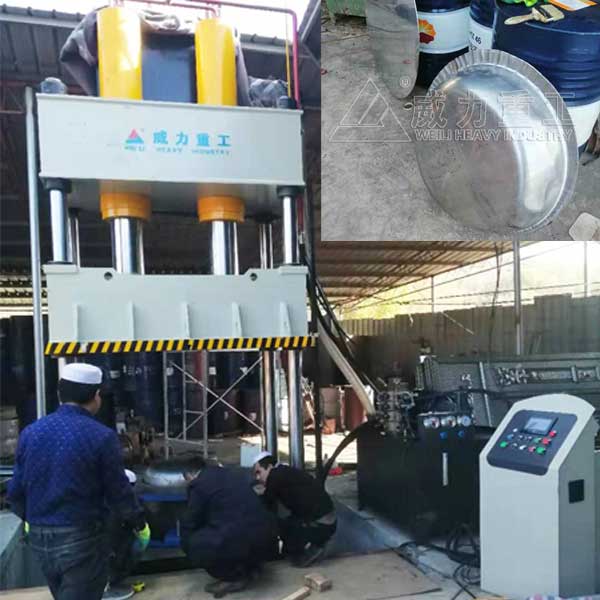

315吨拉伸四柱液压机

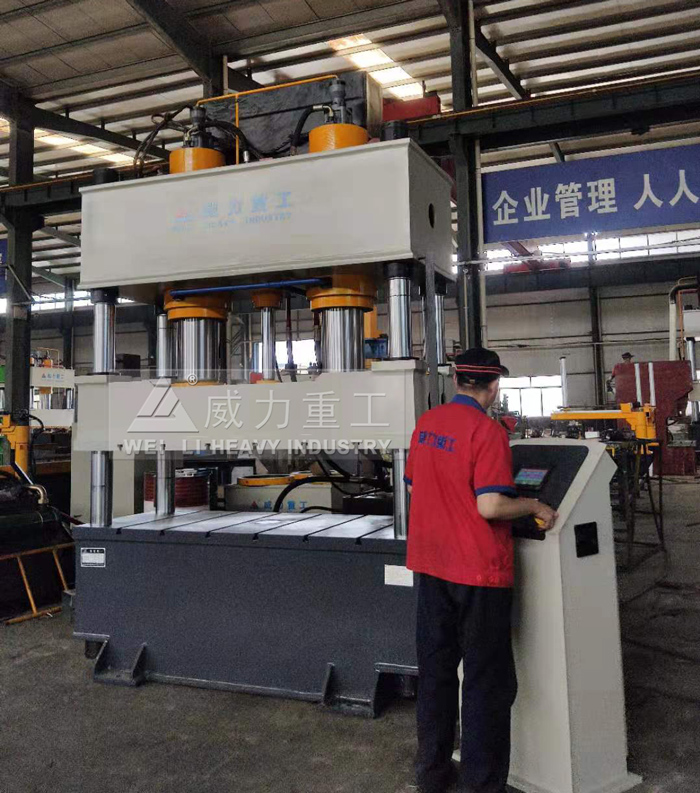

山东威力重工2000*1000mm工作台面315吨液压机
315吨双缸四柱液压机
液压机客户选购须知:
1、用户要弄清楚设备加工的工件是什么,对液压机是不是有特殊要求?同时留有一定余量,是扩大企业规模后需求;
2、在购买四柱液压机时,设备公称压力必须大于实际工作原理,对工作行程较大的工序,不仅要满足压力要求,还要满足其工作负荷曲线;
3、询问技术人员315吨四柱液压机的成型次数是否能够达到要求,这影响到设备的工作效率;
4、对设的工作台面和行程要了解,不同功能的设备,采用的模具不同,还要考虑更换模具的空间。
315吨四柱液压机适用领域:
1、用于金属薄板件的冲压拉深成形工艺,用在汽车、家电行业中金属覆盖件的成形加工;也用于金属机械零件的成型,主要包括模压成型、金属型材的挤压、冷热模锻、自由锻造等加工工艺;
2、用于粉末制品行业, 如磁性材料、粉末冶金等;例如非金属材料的压制成型,如SMC成型、汽车内饰件的热压、橡胶制品等;
3、四柱液压机用于木制品的热压成型, 比如植物纤维板材、型材的热压加工;以及用于其他压装、校正、塑封、压印等工艺,汽车管材,板材的内高压成型。
可根据用户要求增加如下可选配置:
✚ 移动工作台;
✚ 脚踏开关或手柄;
✚ PLC电气控制系统;
✚ 工业触摸屏;
✚ 光栅保护装置;
✚ 安全防护装置;
✚ 行程、压力数显装置;
✚ 上下加热板;
✚ 液压系统冷却装置。
山东威力重工可以根据客户需求为客户量身定做液压机油缸行程、开口高度、吨位、工作台面大小、工作速度等参数,为客户定做合理、高性价比、适合客户生产提高效益的液压机。
山东威力重工生产的315吨四柱液压机广泛用于汽车行业的零配件加工及各行业多种产品的定型、冲边、校正及制鞋、手袋、橡胶、模具、轴类、轴套类零件的压装、压印成型、板材零件的弯曲、压印、套形拉伸等工艺,洗衣机、电动机、汽车电机、空调电机、微型电机、伺服电机、车轮制造、减振器、摩托车及机械等行业。
具体的315吨四柱液压机的安全操作需要注意哪些地方呢?
★ 操作者必须经过培训,掌握设备性能和操作技术后,液压机才能独立作业。
★ 作业前,应先清理模具上的各种杂物,擦净液压机杆上任何污物。
★安装模具必须在断电情况下进行,禁止碰撞启动按钮、手柄和用脚踏在脚踏开关上。
★装好上下模具对中,调整好模具间隙,不允许单边偏离中心,确认固定好后模具再试压。
★315吨四柱液压机工作前首先启动设备空转5分钟,同时检查油箱油位是否足够、油泵声响是否正常、液压单元及管道、接头、活塞是否有泄露现象。
★开动设备试压,检查压力是否达到工作压力,设备动作是否正常可靠,有无泄露现象。
★调整工作压力,但不应超过设备额定压力的90%,试压一件工件,检验合格后再生产。
★对于不同的315吨四柱液压机型材及工件,压装、校正时,应随时调整液压机的工作压力和施压、保压次数与时间,并保证不损坏模具和工件。
★机体压板上下滑动时,严禁将手和头部伸进压板、模具工作部位。
★严禁在施压同时,对工作进行敲击、拉伸、焊割、压弯、扭曲等作业。
★315吨四柱液压机压机周边不得抽烟、焊割、动火,不得存放易燃、易爆物品。做好防火措施。
★工作完毕,应切断电源、将液压杆擦试干净,加好润滑油,将模具、工件清理干净,摆放整齐。
315吨四柱液压机二级保养:
1、机床运行5000小时进行二级保养,以维修工人为主,操作工人参加,除执行一级保养内容及要求外,应做好下列工作,并测绘易损件,提出备品配件。
2、首先切断电源,然后进行保养工作
(1)检查、调整排刮横梁平面、立柱导轨、导套、滑块、压板,使之达到运动平稳,符合工艺要求;修复或更换缺损零件。
(2)拆洗、检修电磁阀,研磨阀门、阀芯;清洗、检查油泵、油缸、柱塞,修光毛刺,更换油封;校验压力表;修复或更换严重磨损零件;开车检查各油缸、柱塞运动平稳,无爬行。支持阀能使活动横梁准确停止在任何位置,压力降满足工艺要求。
(3)电器:清洗电动机,检查轴承,更换润滑脂;修复或更换损坏元件;电器符合设备完好标准要求。
(4)精度:校正机床水平,检查、调整、修复精度;精度符合设备完好标准要求。
质保及售后服务:
✦供方提供符合标准的、并且是和安全可靠的优质设备和服务,以满足需方要求。
✦供方义务提供技术咨询、培训人员等服务。
✦315吨四柱液压机质保期限12 个月,时间从终验收日起计算,“质保”期内非操作不当出现质量问题,供方接到需方通知立即做出回应,电话解决不了派人48小时到达需方厂内处理解决。
✦质保期过后继续对设备进行服务,以优惠价收取材料零件费用。

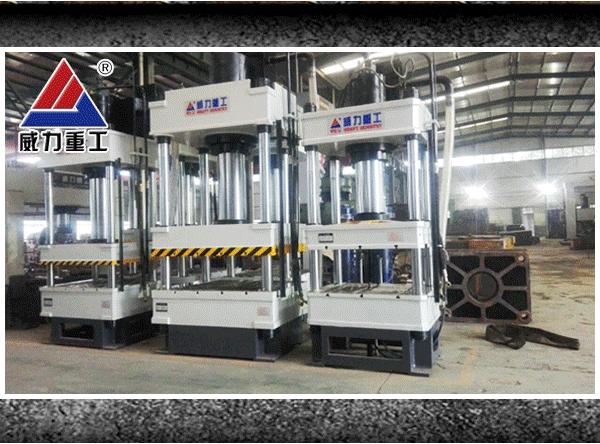

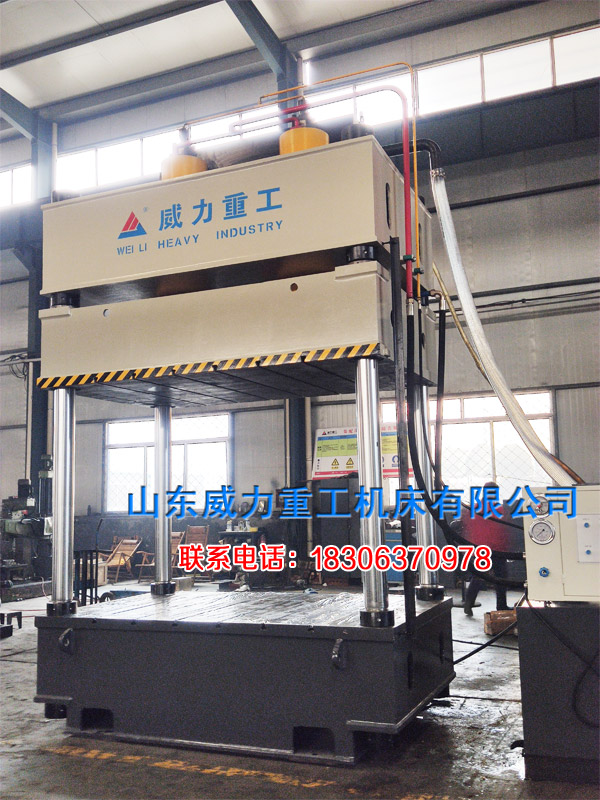

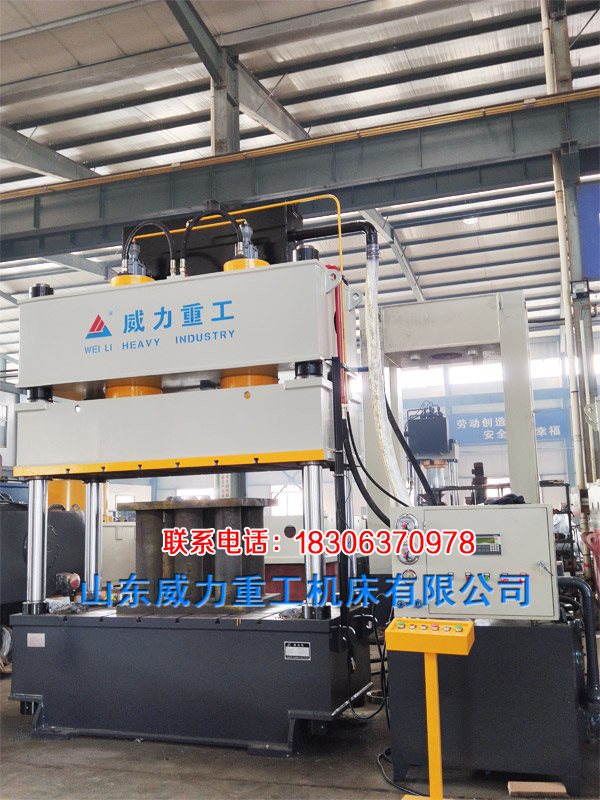

315吨四柱液压机

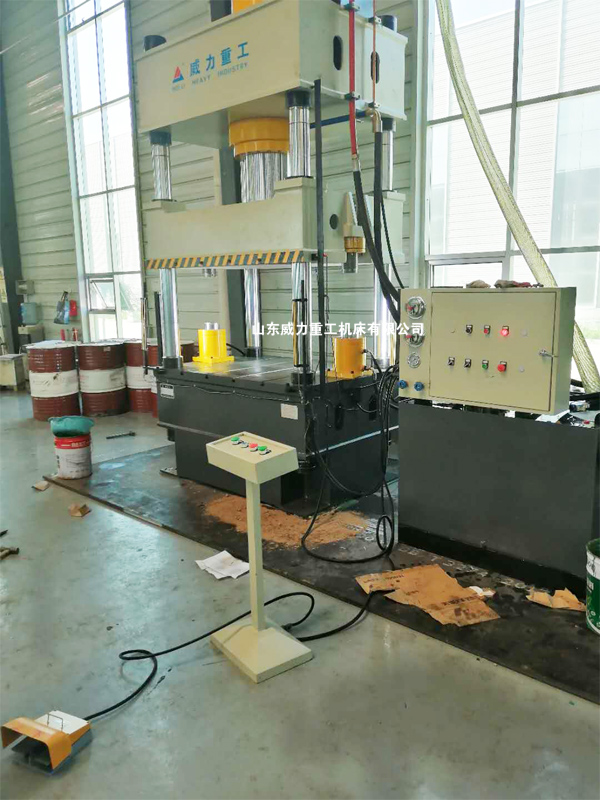

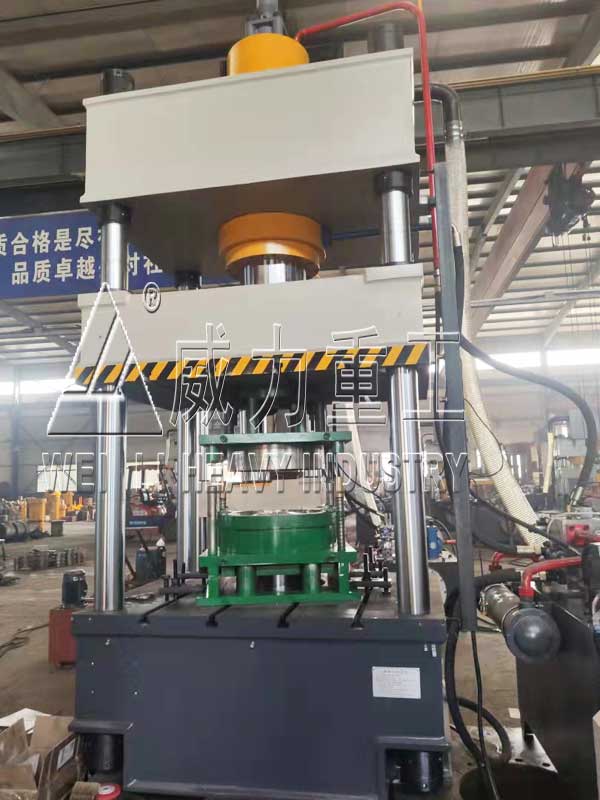

315吨四柱液压机车间带模具试机
