粉末成型机-630吨石墨坩埚成型液压机
作者：液压机厂家人气：
发表时间：2021-09-01
粉末成型机-630吨石墨坩埚成型液压机
粉末成型机-630吨石墨坩埚成型液压机，主要适用以结构件为主的粉末冶金，机械零件的生产，同时也适用于精密陶瓷、电子陶瓷及硬质合金制品的压制成型。此系列压机有独立的液压和电器系统，具有自动送取料装置，浮动压制，使制品成型密度得到有效控制。并具有多种脱模形式可供选择。粉末液压机主要适用于压制钨、铂等金属及合金粉末，制成长条形或各种形状的坯料。
全自动粉末成型液压机及模架，采用机、电、液、气、仪一体化控制、驱动技术，面向粉末冶金、陶瓷、硬质合金、磁性材料、电工触头及邻近行业研发的机型。双工位全自动坩埚压机，可自由设定排气次数，1、2号工位轮流工作，粉末成型机-630吨石墨坩埚成型液压机压制效率高，脱模采用多级液压系统，脱模流畅，保证坩埚密度。

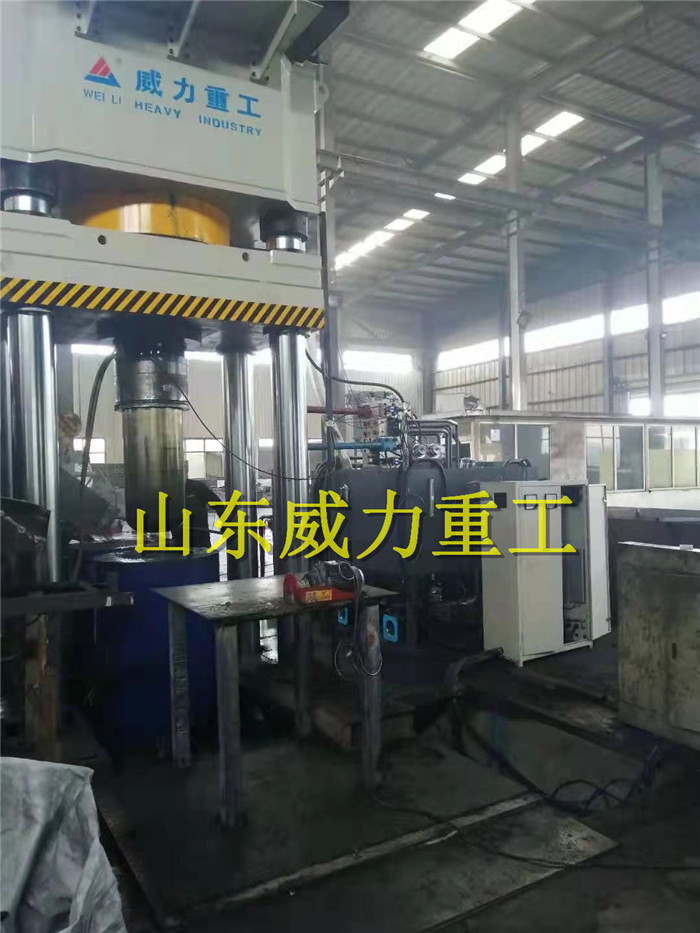

山东威力重工石墨坩埚成型液压机

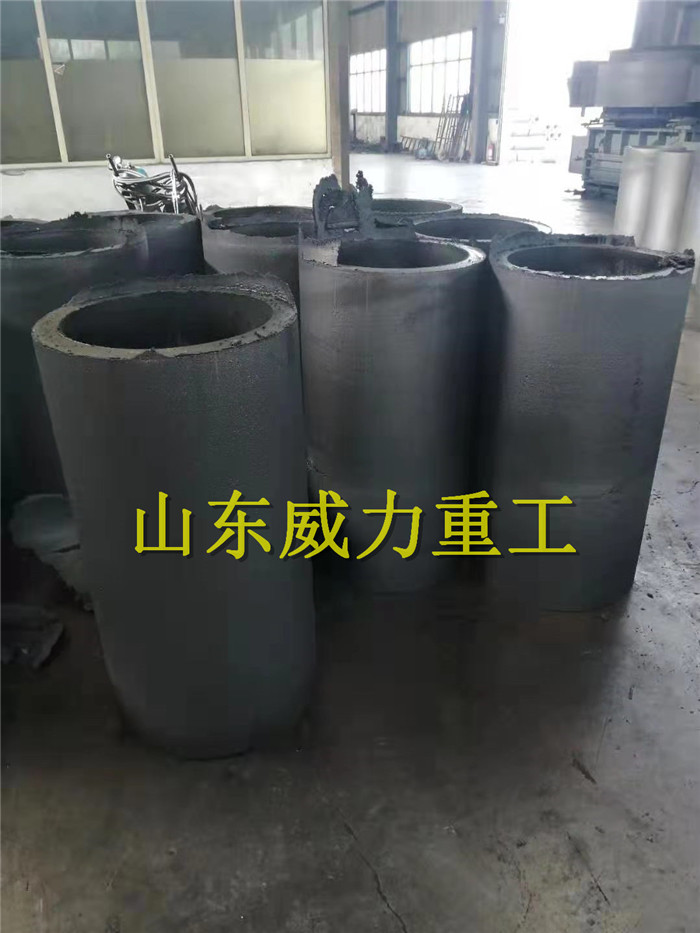

四柱液压机压制石墨坩埚成品
粉末成型机-630吨石墨坩埚成型液压机由主机及控制机构两大部分组成，通过主管道及电气装置联系起来构成一体。主机包括机身、主油缸、顶出油缸及充液系统等。现将各部分结构和作用如下：
机身
机身由上横梁、滑块、工作台、立柱、锁紧螺母、调节螺母等组成，上横梁和工作台用四根立柱与锁紧螺母联成一究竟刚性桁架，滑块则由四根立柱导向，在蹭作上下运动。粉末成型机-630吨石墨坩埚成型液压机通过调节四个调节螺母，可调节滑块下平面对工作台台面的不平行度及行程时的不垂直度。在滑块下平面及工作台上平面上，设有T形槽，可配M24的螺栓安装工模具用。
工作台
在工作台中央有一圆孔，顶出缸由压套紧压于圆孔内的台阶上，在上横梁中央孔内，装有主油缸。主油缸由缸口端的台阶和大螺母紧固于横梁上。滑块中央的大孔，是用来装主活塞杆的，由螺栓和螺纹法兰反滑块与主活塞杆联成一体。在滑块四立柱孔内，装有导套，以便于磨损后更换同，在外部均装有压配式的压注油杯，液压机，用以润滑立柱——导套运动付，在孔口端均装有防尘圈，以防止污物进入运动付，保持运动的洁净。在锁紧螺母和调节螺母上，均配有紧定螺钉的紫铜垫，机器调整好后，拧紧螺钉可防止螺母松动。

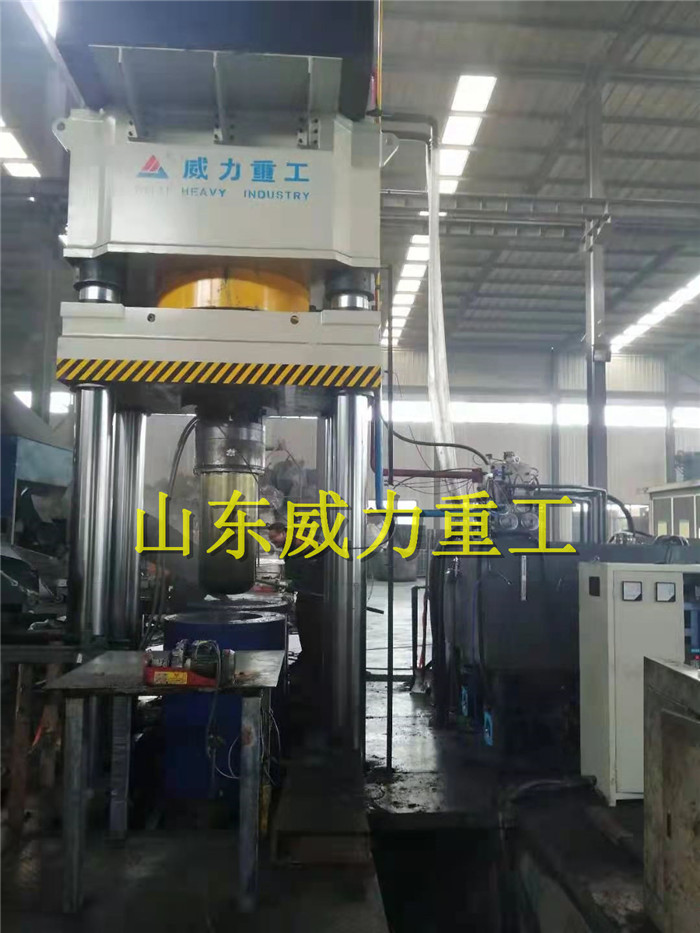

双工位石墨坩埚成型液压机
油缸
主油缸为双作用活塞式油缸，缸底为封底式整体结构，在缸体内装有活塞头，在活塞头的外圈上，坩埚成型液压机，一道向下的孔用Yx形密封圈与缸壁密封；活塞头的内圈与活塞杆的密封，是由两道O形密封圈来实现，从而使缸内形成上下两个油腔。在缸口装有导向套，以保证活塞运动时有良好的导向性能。在导向套内孔装有一道轴用Yx形密封圈，在导向套外圆上装有两道O形密封圈，以保证缸口部分的密封性能。缸口端采用可拆卸式的卡环联接，在端部装有防尘圈，以防止污物进入油缸内，保持油液的清洁。在主油缸的缸底上装有充液阀，以螺纹联接，并由O形密封圈密封。在缸体的上端面，装有充液筒，用螺栓坚固联接，并用耐油橡胶圈密封。
粉末成型机-630吨石墨坩埚成型液压机主要适用于坩埚压制、推出、脱模动作连贯完成工艺。山东威力重工液压机厂家请电话咨询：0632-5680515 18306370978（同微信）
