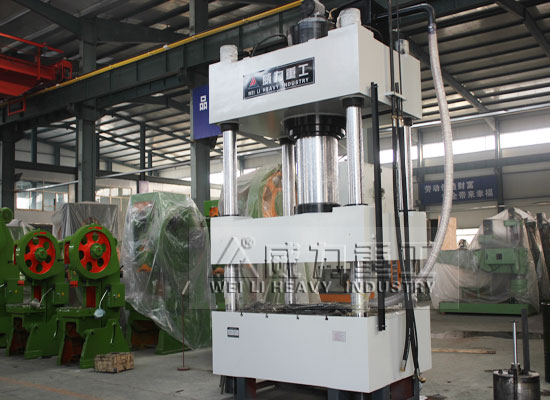

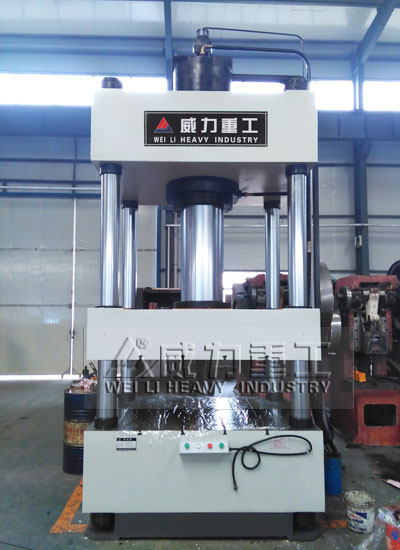

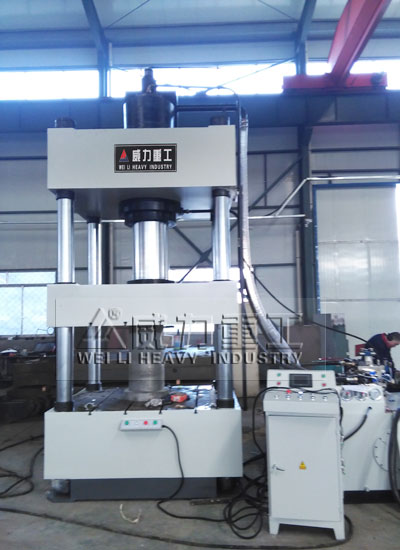

本系列500吨四柱液压机为三梁四柱式结构,经济实用,压制精度高。具有独立的液压泵站和电气控制系统。液压控制采用插装阀集成系统,结构紧凑、动作可靠、密封性能好、使用寿命长、安装维修方便。油压采用数显电接点压力表显示,并可根据需要在允许范围内任意设定油压上限。电气系统采用按钮集中控制,并设有点动、半自动两种操作模式。工作压力和行程可根据需要在规定范围内任意调节,并能完成定压和定程两种成型方式。
1、计算机优化结构设计,三梁四柱式结构,简单、经济、实用。
2、液压控制采用插装阀集成系统,其中常规机500t以下采用电液滑阀控制系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄露点。
3、独立的电气控制系统,工作可靠,动作直观,维修方便。
4、500吨四柱液压机采用按钮集中控制,具有调整、双手单次循环二种操作方式。
5、通过操作方式选择,可实现定程、定压二种成形工艺,并具有保压延时等性能。
6、工作压力、行程根据工艺需要在规定范围内可调。
500吨四柱液压机工作主要是通过液压传动来实现的。液压传动是利用液体压力来传递动力和进行控制的一种传动方式.液压装置是由液压泵,液压缸(液压马达等执行机构),液压控制阀和液压辅助元件。
液压泵:将机械能转换成液压能的转化装置。
液压缸(液压马达等执行机构):将液压能转化为机械能。
控制阀:控制液压油的流量,流向,压力,液压执行机构的工作顺序等及保护液压回路作用.讲的通俗一点就是控制和调节液压介质的流向,压力和流量,从而控制执行机构的运动方向,输出的力或力矩,运动速度,动作顺序,以及限制和调节液压系统的工作压力,防止过载等作用(如单向阀,换向阀,溢流阀,减压阀,顺序阀,节流阀.调速阀等)。
辅助元件:1、油箱:用来储油,散热.分离油中空气和杂质作用 2、油管及油管接头 3、滤油器 4、压力表 5、密封元件。
对500吨四柱液压机工作油的储存和转运工作应十分注意。盛油桶应加专门的标志并掩盖好。在冬季,要注意桶内勿因空气冷凝成水分而混入油中,勿将桶皮生锈的锈片落入桶内。冬季对发动机与其他机械系统所采取的多项预防措施,如掩盖防冻、加热保温、换用低黏度工作油等,均适用于液压系统。在冬季和较坏的工况下,要对四柱油压机系统勤检查、勤保养,常换工作油液。
应用领域:
★ 汽车行业:发动机组件、传动轴组件、转向器组件、齿轮箱组件、水泵组件、刹车盘组件、油封等精密压装
★ 电机行业:伺服电机组件、微电机组件(如主轴、壳体、轴承、轴心)等精密压装
★ 电子行业:线路板组件(插件等)、电子零部件、通讯产品等的精密压装及裁切
★ 机械行业:机械零部件压装、自动化装配组线应用、易损件寿命测试等
★ 家电行业:电器开关、家电配件等的压装、铆接
★ 硅胶制品等的精密半切;
★ 影像技术核心部件的精密压装;
★ 弹簧性能测试等精密压力检测;
★ 航空、科研及特种装备应用;
★ 其他需要精密压力、位移装配的场合。如精密仪表, 电子, 轴承, 轴套水泵、涡轮增压器,变速箱、齿轮等的压装,汽车减震器装配、精密轴承、轴套、汽车零部件、水泵、涡轮增压器,变速箱、齿轮、汽车底盘零件、后桥,副车架衬套等精密压装。
可根据用户要求增加如下可选配置:
✚ 移动工作台;
✚ 脚踏开关或手柄;
✚ PLC电气控制系统;
✚ 工业触摸屏;
✚ 光栅保护装置;
✚ 安全防护装置;
✚ 行程、压力数显装置;
✚ 上下加热板;
✚ 液压系统冷却装置。
山东威力重工可以根据客户需求为客户量身定做液压机油缸行程、开口高度、吨位、工作台面大小、工作速度等参数,为客户定做合理、高性价比、适合客户生产提高效益的液压机。
500吨四柱液压机压制工安全操作规程:
★★操作者应熟悉油压机的一般性能和结构,禁止超负荷使用。
★★使用前,应按规定润滑加油,检查高压泵、压力表、各种阀、密封圈等是否正常。
★★开机前,应检查模具是否配套,料重是否符合要求,称料工具是否准确。
★★压制时,禁止偏心使用。每班开机前,试压后,应检查一次模具是否有裂损。
★★多人操作时,要有专人开机,相互协调配合。
★★严禁将手,头置于模具与压头之间。
★★工作完毕,应将压制品、工具、模具整理好并放到指定地方。
500吨四柱液压机使用过后必须进行保养,其如何保养要根据液压机的使用时间来实施相应措施。
液压机一级保养:
★ 液压机机床运行600小时进行一级保养,以操作工人为主,维修工人配合进行。
★ 液压机首先切断电源,然后进行保养工作:
序号、保养部位保养内容及要求
一、外保养
★ 清洗液压机外表面,保持内外清洁,无锈蚀,无黄袍。
★ 配齐缺损的螺钉、螺母、按钮、示牌等。
二、横梁立柱导轨
★ 清洗液压机上下横梁、活动横梁外表面和立柱导轨、滑块压板要求清洁无油污,无黄袍,无锈斑。
★ 修光活动横梁底面和下横梁上表面及立柱、导轨、滑块毛刺。
★ 检查、紧固横梁、立柱导轨的紧固件。
三、液压润滑
★ 擦拭、检查油泵、阀门、邮箱、管道表面,要求清洁无锈、无油污、无黄袍、股泄露。
★ 清洗液压机油杯、滤网、疏通油路、油标明亮。
★ 检查液压机油箱油质、油量、酌情添加润滑油。
★ 检查压力表、检查立柱,导轨润滑情况。
四、电器
★ 擦拭500吨四柱液压机电器箱,要求无灰尘,无油垢。
★ 检查线路完整。软管防护连接可靠,性能良好。
★ 检查活动横梁行程开关,动作灵敏可靠。
★ 安全防护罩、立柱防护罩齐全好用,脚踏开关护罩完好,安全可靠。
★ 检查液压机紧固接零装置。
★ 液压机的保养和维护还是需要专人、专业、专职的去维护,这样才可以用的时间更久些!
