本系列快速液压拉伸机适用于金属材料的拉伸、翻边、弯曲成型等工艺,也可用于非金属材料的压制等工作。压机具有独立的液压与电气控制系统,采用按钮集中控制,可实现定压和定程两种工艺。压机具有调整、手动及半自动三种操作方式,其压力和行程可在规定的范围内进行调整。
设备说明:

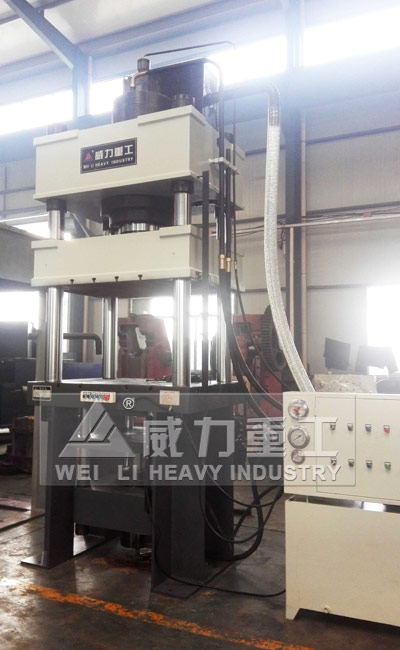

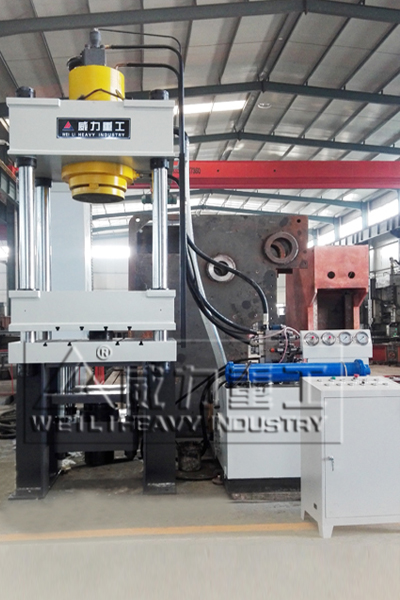

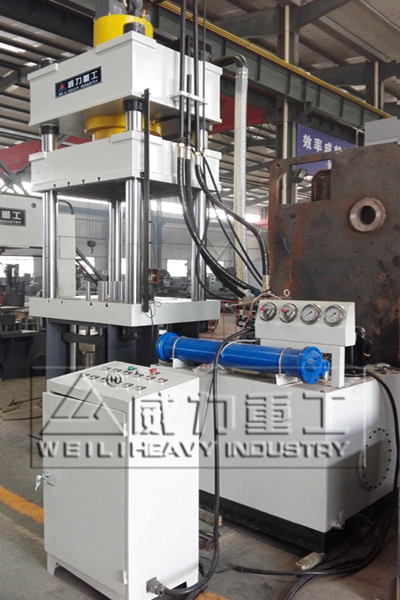

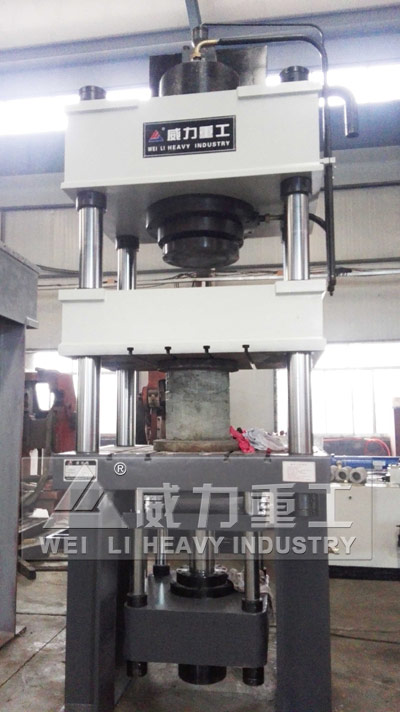

快速液压拉伸机主要用于大型冲压件的生产,可进行金属薄板的拉伸、弯曲、翻边、成型、冲裁等工艺,还适用于校正、压装、粉末制品和磨料制品的压制成型以及塑料制品,绝缘材料的压制成型。并具有低噪声冲裁缓冲功能。可满足批量生产的需要。本机的工作压力,压制速度,行程均可根据工艺需要在规定的参数范围内调节。本机具有独立的动力机构和电气系统,并采用按钮集中控制,可实现手动,半自动二种操作方式。可实现定压及定程两种压制方式。
功能:该系列产品适用于各种可塑型材料的压制工艺,如冲压、弯曲、翻遍等也可从事于校正、压装、砂轮成型、塑料制品、橡胶制品及粉末制品的压制成型,该系列产品的工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整,可实现定压和定程两种工艺方式,工作台装有顶出装置,除顶出制品外,均可作为液压垫用于拉伸制件的成型工艺。
不锈钢产品以其精美的外表、优良的抗腐蚀性、抗高温氧化性及高低温强度而颇得人们的青睐,愈来愈广泛地用于装饰、轻工、民用五金、厨房设备及用具等行业。由于这类产品外观质量要求较高,在产品的整个加工过程中,要保证高光亮度的产品表面不划伤和擦伤难度确实很大,特别是由于不锈钢薄板拉深特性所带来的模具选材、热处理、加工及工艺润滑等问题直接影响到产品质金、产量、成本及模具寿命。
广泛应用于以下产业:
✦汽车零部件、制动片、油箱、底盘、保险杠;
✦ 家用电器:洗衣机、电饭煲、电视机、冰箱、空调等零件;

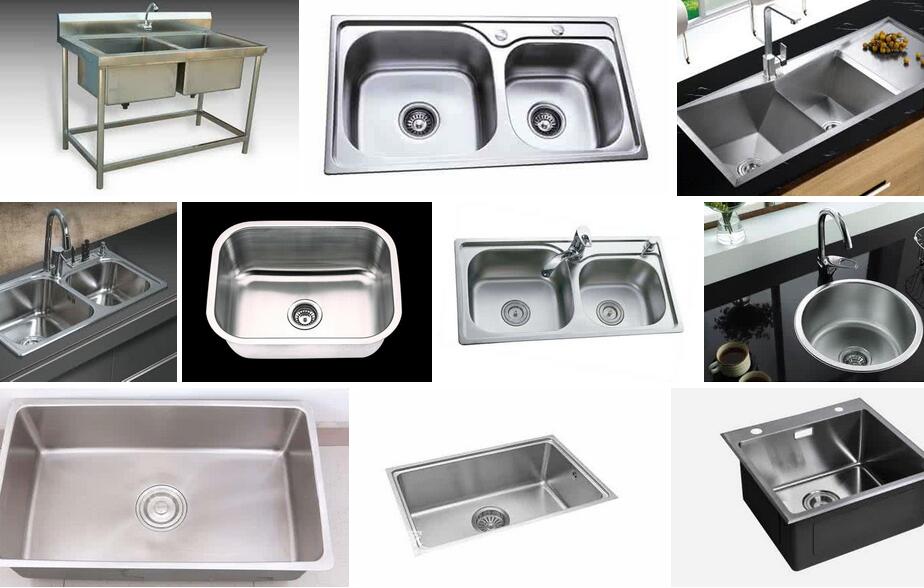

✦ 厨房用具:洗涤槽、壶具、不锈钢餐具、其他各种容器;
✦ 其他:拖拉机、摩托车、航空、航天;
设备使用条件:
1、快速液压拉伸机工作区域温度:0~50℃(±)
2、动力电源:三相四线制380V、50HZ,电压波动范围380V±10%
3、冷却方式:水冷装置
4、液压系统使用介质:46号抗磨液压油
可根据用户要求增加如下可选配置:
✚ 移动工作台;
✚ 脚踏开关或手柄;
✚ PLC电气控制系统;
✚ 工业触摸屏;
✚ 光栅保护装置;
✚ 安全防护装置;
✚ 行程、压力数显装置;
✚ 上下加热板;
✚ 液压系统冷却装置。
山东威力重工可以根据客户需求为客户量身定做液压机油缸行程、开口高度、吨位、工作台面大小、工作速度等参数,为客户定做合理、高性价比、适合客户生产提高效益的液压机。
快速液压拉伸机液压传动系统的组成 液压系统主要由:动力元件(油泵)、执行元件(油缸或液压马达)、控制元件 (各种阀)、辅助元件和工作介质等五部分组成。
✦动力元件(油泵) 它的作用是把液体利用原动机的机械能转换成液压力能; 是液压传动中的动力部分。
✦执行元件(油缸、液压马达) 它是将液体的液压能转换成机械能。其中, 油缸做直线运动,马达做旋转运动。
✦控制元件 包括压力阀、流量阀和方向阀等。它们的作用是根据需要无级调节液动机的速度,并对液压系统中工作液体的压力、流量和流向进行调节控
✦辅助元件除上述三部分以外的其它元件,包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头(扩口式、焊接式、卡套式)、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等,它们同样十分重要。
★★分解检修的工作场所一定要保持清洁,最好在净化车间内进行。
★★在检修时,要完全卸除快速液压拉伸机系统内的压力,同时还要考虑好如何处理油压机系统的油液问题,在特殊情况下,可将快速液压拉伸机系统内的油液排除干净。
★★在拆卸油管时,事先应将油管的连接部位周围清洗干净,分解后,在油管的开口部位用干净的塑料制品或石蜡纸将油管包扎好。不能用棉纱或破布将油管堵塞住,同时注意杂质混入。
★★在分解比较复杂的管路时,应在每根油管的连接处扎上有编号的白铁皮片或者塑料片以便于装配,不致将油管装错。
★★在安装或检修时,应将与O型密封圈或者其他密封件相接触部件的尖角修钝,以免使密封圈被尖角或毛刺刺伤。
★★在更换橡胶类的密封件时,不要用锐利的工具,更要注意不要碰伤工作表面。
★★分解时,各快速液压拉伸机元件和其零部件应妥善保存和放置,不要丢失。
★★快速液压拉伸机元件中精度高的加工表面较多,在分解和装配时,不要被工具或其他东西将加工表面碰伤。要特别注意工作环境的布置和准备工作。
★★分解时最好用适当的工具,以免将例如内六角和尖角弄破损或将螺钉拧断等。
★★分解后再装配时,各零部件必须清洗干净。
★★在装配前,O形密封圈或其他密封件,应浸放在油液中,以待使用,在装配时或者装配好后,密封圈不应有扭曲现象,而且要保证滑动过程中的润滑性能。
★★在安装快速液压拉伸机元件或管接头时,不要用过大的拧紧力。尤其要防止液压元件壳体变形,滑阀的阀芯不能滑动,以防接合部位漏油等现象。
★★若在重力作用下,快速液压拉伸机的可动部件有可能下降,应当用支撑架将可动部件牢牢支撑住。
★快速液压拉伸机运行500小时进行一级保养,以操作工人为主,维修工人配合进行。
★首先切断电源,然后进行保养工作。
1、清洗机床外表面,保养内外清洁,无锈蚀、无黄袍;配齐缺损的螺钉、螺母、按钮、标牌等。
2、清洗上、下横梁、活动横梁外表面和立柱、导轨、滑块、压板,要求清洁无油污、无黄袍、无锈斑;修光活动横梁底面和下横梁上表面及立柱、导轨、滑块毛刺;检查、紧固横梁、立柱导轨的紧固件。
3、擦拭、检查油泵、阀门、油箱、管道表面,要求清洁、无锈、无油污、无黄袍、无泄漏;清洗油杯、滤网,疏通油路,油标明确;检查油箱的油质、油量,酌情添加润滑油;检查压力表;检查立柱、导轨润滑情况。
4、电器:擦拭电器箱,要求无灰尘、无油垢;检查线路完整,软管防护连接可靠,性能良好;检查活动横梁行程开关,动作灵敏可靠;安全防护罩、立柱防护罩齐全好用,脚踏开关护罩完好,安全可靠;检查、紧固接零装置。
