钢板液压拉伸机

钢板液压拉伸机

    钢板液压拉伸机的机身由上横梁、工作台、立柱、滑块、调整螺母、锁紧螺母这些部分组成。四根立柱作为主架,上横梁和工作台由锁紧螺母禁锢于两端,机器精度由调节螺母及紧固与...
    咨询热线:18306370978
    山东威力重工厂家视频简介
    液压机特点
    此款钢板液压拉伸机经计算机优化设计,四柱式结构简单,经济,实用;框架式结构刚性好,精度高,抗偏载能力强;液压控制系统采用插装式集成系统,动作可靠,使用寿命长,液压冲击小,减小了连结管路与泄漏点;采用进口PLC控制的电气系统,结构紧凑,工作灵敏可靠,使用维修方便。具有调整、手动、半自动三种操作方式和定 程,定压两种成型工艺规范。底梁内配有液压垫,通过操作面板选择,液压垫可以实现有顶出、无顶出和液压垫压边三种工作循环。
    液压机
    主要功能:
    计算机优化结构设计,机床结构,简单、经济、实用。
    液压控制采用插装阀集成系统,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点。
    独立的电气控制系统,工作可靠,动作客观,维修方便。
    采用按钮集中控制,具有调整、手动和半自动三种操作方式。
    通过操作面板选择,可实现定程、定压二种成形工艺,并具有保压延时等功能。
    滑块的工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整。
    液压机用途
    适用领域:
    本系列钢板液压拉伸机适用于拉深、弯曲、成型、冲裁落料、翻边等各种冲压工艺,特别适用以下领域:汽车零部件、家用电器、厨房用具、其它:拖拉机、摩托车、航天、航空。公司的产品适用于汽车制造、金属冷热挤压、拉伸五金制造、眼镜、钟表、轻工家电、车轮制造、粉末治金、轻工家电、模具制造等行业。产品采用数控技术进行比例控制、微动控制、同步控制、PLC可编程控制等等,可对压力、速度、行程等相关参数进行设定和显示。
    液压机
    钢板液压拉伸机的机身由上横梁、工作台、立柱、滑块、调整螺母、锁紧螺母这些部分组成。四根立柱作为主架,上横梁和工作台由锁紧螺母禁锢于两端,机器精度由调节螺母及紧固与上横梁上端的锁紧螺母来调整。滑块与主缸活塞由锁紧螺母紧固连接,依靠四柱导向做上下运动,滑块内装有导向套,滑块和工作台相向表面有“T”型槽,模具用“T”型槽螺钉紧固。
    钢板液压拉伸机主缸缸体依靠缸口台肩以及大锁母紧固在上横梁中心孔内,活塞杆下端用锁母与滑块相连接,缸口铸铁套做导向作用,活塞大头部外圆处装有方向相反的“XY”型密封圈,内圆装有“o”型密封圈,在缸内形成两个油腔,缸口部分也装有“XY”型密封圈和“o”型密封圈,借助法兰锁紧以保证下腔密封,主缸尾部打孔内有充液阀。下缸装在工作台中心孔内,用锁紧螺母固定,结构和主缸基本相同,不用下缸时,可把该缸调压阀调到零压,防止误动作。
    液压机
    可根据用户要求增加如下可选配置:
    ✚ 移动工作台;
    ✚ 脚踏开关或手柄;
    ✚ PLC电气控制系统;
    ✚ 工业触摸屏;
    ✚ 光栅保护装置;
    ✚ 安全防护装置;
    ✚ 行程、压力数显装置;
    ✚ 上下加热板;
    ✚ 液压系统冷却装置。
    山东威力重工可以根据客户需求为客户量身定做液压机油缸行程、开口高度、吨位、工作台面大小、工作速度等参数,为客户定做合理、高性价比、适合客户生产提高效益的液压机。
    液压机
    钢板液压拉伸机是继液压机和油压机后的第三代金属成形设备。技术成熟,效率高超。本文主要介绍拉伸机的薄板成型工艺,以此鉴定拉伸机的高效性。
    钢板液压拉伸机具有“薄板拉伸成型”的液压压边功能,在工作循环开始之前,按压“顶出”按钮,使顶出缸活塞顶出至所需位置时停止,通过压边顶板、压边杆和压扁劝,这个是有用户自备的模具零件,托住制品,滑块上安装凹槽,工作台上固定凸模,滑块下行的时候,凹模首先接触制品,并通过压边圈、压边杆和压边顶板,迫使下缸活塞随同下行,由于下缸下腔处于密封状态,腔内油液也在这个力的作用下,压力不断地升高,直至阀的调定值,油路接通知后,稳定溢流,上腔通过阀吸油自补,从而得到要求的压边力,顶出缸下腔的压边值一般最大调整在28Mpa。
    定程成型工艺的操作和压边成型工艺基本相同,只是事先将接近开关调整到预定的位置,滑块下行至预定未知的时候碰到接近开关,然后立即自动回城完成一个压制循环,其他的操作都是相同的。手动操作的方式,要诗选将开关搬到相应位置,按压按钮,即可得到相应的动作。
    液压机
    试运行前检查:
    检查钢板液压拉伸机上各部位螺栓、螺钉、螺母等紧固件是否有因意外造成的松动或脱落;
    检查液压机可机动运行部件的限位装置、行程控制装置是否松动,状态是否正常;
    检查被误调整后开机可能造成损坏的部位。如上工作台极限下止点行程开关 位置是否调整合适,防止活塞越程,直接压到液压机缸口上,将缸口损坏。
    检查并移开可能会阻碍机动部件运动的杂物。
    第一次使用的钢板液压拉伸机新泵或停机时间较长(半个月及以上)时,应将油泵回油接头 拧下,注满清洁油液再拧好接头,短时启动油泵电机(t≤5s),检查油泵电机的转向是否正确,即是否与油泵上所示转向相同。如油泵上旋向标牌不清,可用下述方法确定液压机油泵的旋向:操作者站在油泵电机的后部,面向电机观察,电机的转向应为顺时针方向旋转。
    液压机
    售后服务:
    提供免费技术咨询,人员培训(有必要的情况下)等服务。
    设备从发货起质保一年。
    质保期内非操作不当出现的质量问题,我们接到通知后会立即接到回应,并做好解决方案。电话解决不了的情况,我们会24-48小时内派人到达需方处解决问题(限内)。
    质量保质期过后,我们任然会对钢板液压拉伸机进行服务,这时我们就会只收取材料零件的成本费用。

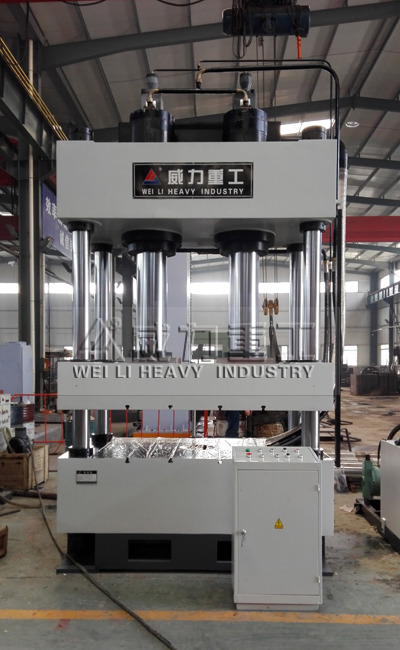

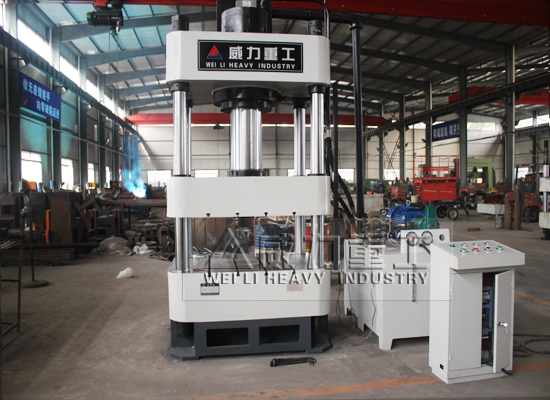

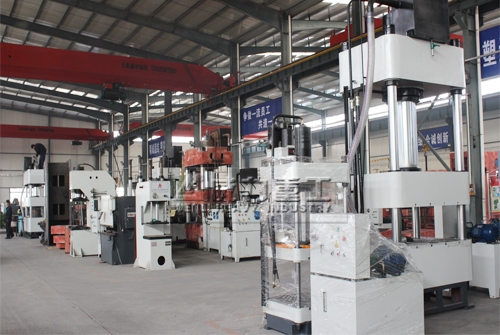

    液压机图片
    钢板拉伸机
    钢板液压拉伸机
    钢板液压拉伸机
    钢板液压拉伸机
    钢板液压拉伸机
    钢板液压拉伸机
