粉末成型机-500吨砂轮成型液压机

山东威力重工生产的粉末成型液压机，采用四梁四柱结构，砂轮成型液压机可直接将散砂直接压制成型片状砂轮制品，加工效率高。...

咨询热线：18306370978

产品详情

山东威力重工生产的粉末成型机-500吨砂轮成型液压机，采用四梁四柱结构，砂轮成型液压机可直接将散砂直接压制成型片状砂轮制品，采用插装阀集成系统，利用高压液压油实现静压成型。通过更换模具和压力的方式，可生产多种不同形状和尺寸的砂轮坯体，砂轮片成型机用于磨料、粉末、金刚砂、砂轮片、磨片等原料。

粉末成型机-500吨砂轮成型液压机主机有四柱结构和框架结构供选择，配备移粉和液压比例浮动成型技术，使制品成型密度得到有效控制。装料、成型、脱模三位置的机械挡块定位及无级调整机构，确保了制品几何尺寸的稳定可调。台阶类产品移粉位置无级可调，产品密度均匀。具有脱模超压力保护和微回功能，采用可调力和行程的上压头脱模保护装置，保证了产品的合格率和避免模具的损坏。特有的电气控制技术，能按照产品成型要求，在触摸屏上灵活设定各产品台阶驱动部件的动作程序，无需改动内部程序,符合了粉末冶金行业产品形状复杂，多品种台阶零件的压制成型要求,通用性强。　

四梁四柱砂轮成型液压机

粉末成型机-500吨砂轮成型液压机性能特点：

全自动粉末成型液压机及模架，采用机、电、液、气、仪一体化控制、驱动技术，面向粉末冶金、陶瓷、硬质合金、磁性材料、电工触头及邻近行业研发的机型。

粉末成型机-500吨砂轮成型液压机工作原理：

粉末液压机主机有四柱结构和框架结构供选择，配备移粉和液压比例浮动成型技术，使制品成型密度得到有效控制。装料、成型、脱模三位置的机械挡块定位及无级调整机构，确保了制品几何尺寸的稳定可调。台阶类产品移粉位置无级可调，产品密度均匀。具有脱模超压力保护和微回功能，采用可调力和行程的上压头脱模保护装置，保证了产品的合格率和避免模具的损坏。能按照产品成型要求,在触摸屏上灵活设定各产品台阶驱动部件的动作程序,无需改动内部程序,符合了粉末冶金行业产品形状复杂，多品种台阶零件的压制成型要求,通用性强。

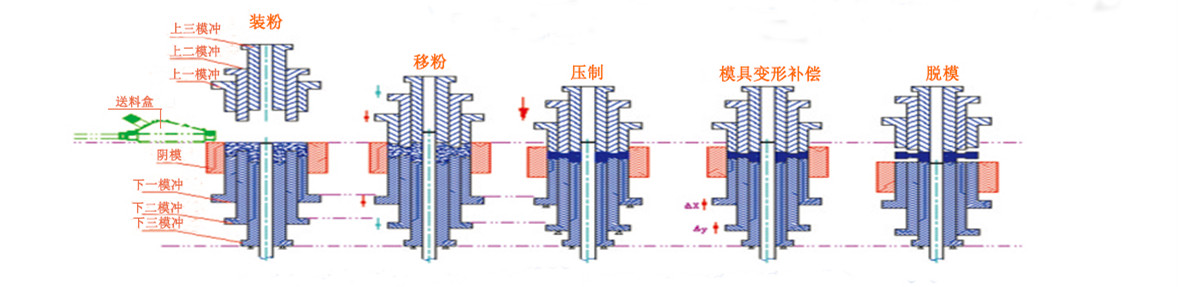

粉末成型机加工工艺

粉末成型机-500吨砂轮成型液压机采用三梁四柱结构，整体由主机、液压系统和控制系统，以下是设备重要组成部分：

1、液压动力部分

成型液压机有独立的液压动力机构，由泵、电机、阀集成块、油箱、冷却装置等组成，动力机构中包括油液过滤、液位显示等多种装置;液压系统采用二通插装阀，具有体积小、结构紧凑、流阻小、流量大、动作灵敏、工作可靠、密封性能好、维修方便、使用寿命长等特点;主油缸下腔有二级支撑系统，确保在某一元件突然失灵的情况下滑块不会下落。

采用抗震压力表，不易损坏，电接点压力表时刻显示主缸上腔压力，达到设定压力停止工作，有效起到保护作用;插装阀自身带有压力调整系统，压力超过设定值溢流回油，使系统始终保持在设定压力内，到达超压保护作用。

2、电气控制部分：采用PLC可编程控制器，可根据工作环境，调整为手动和全自动两种;

可根据生产需要实现手动、全自动操作方式，滑块行程由无触点接近开关控制装置调整，粉末成型机-500吨砂轮成型液压机主缸由远程调压阀进行调压;手动操作是人工控制按钮完成相应的动作，每按一次按钮完成相应动作，用于设备调整及更换模具时;全自动为程序主动控制设备运行，不需要人工操作。

电气控制系统采用控制柜按钮来实现整个工艺的控制，可实现定程、定压两种工艺方式;采用三相四线制，电压为380V,50HZ; 控制电路为交流220V，电磁阀控制电源选用交流12V;其主电路配有断路器，起到过流、短路保护;热过载保护器，起到电机过载保护。

3、成型油缸：缸筒、活塞杆采用优质钢材，经镀硬铬加工而成，选用优质耐磨油封，实现连续无故障运行;

4、成型模具：粉末成型机-500吨砂轮成型液压机模具是通过T型槽固定在工作台面和滑块上，生产不同规格的砂轮片，就需要更换不同模具;

5、布料系统：采用定量称重下料系统，保证成品的密度和重量，还能避免原材料掉落对成型机的影响;

6、液压管路：与液压系统连接的是高压橡胶油管，与成型液压机连接的高压金属油管，中间通过管接头连接，需用O型圈防止漏油。

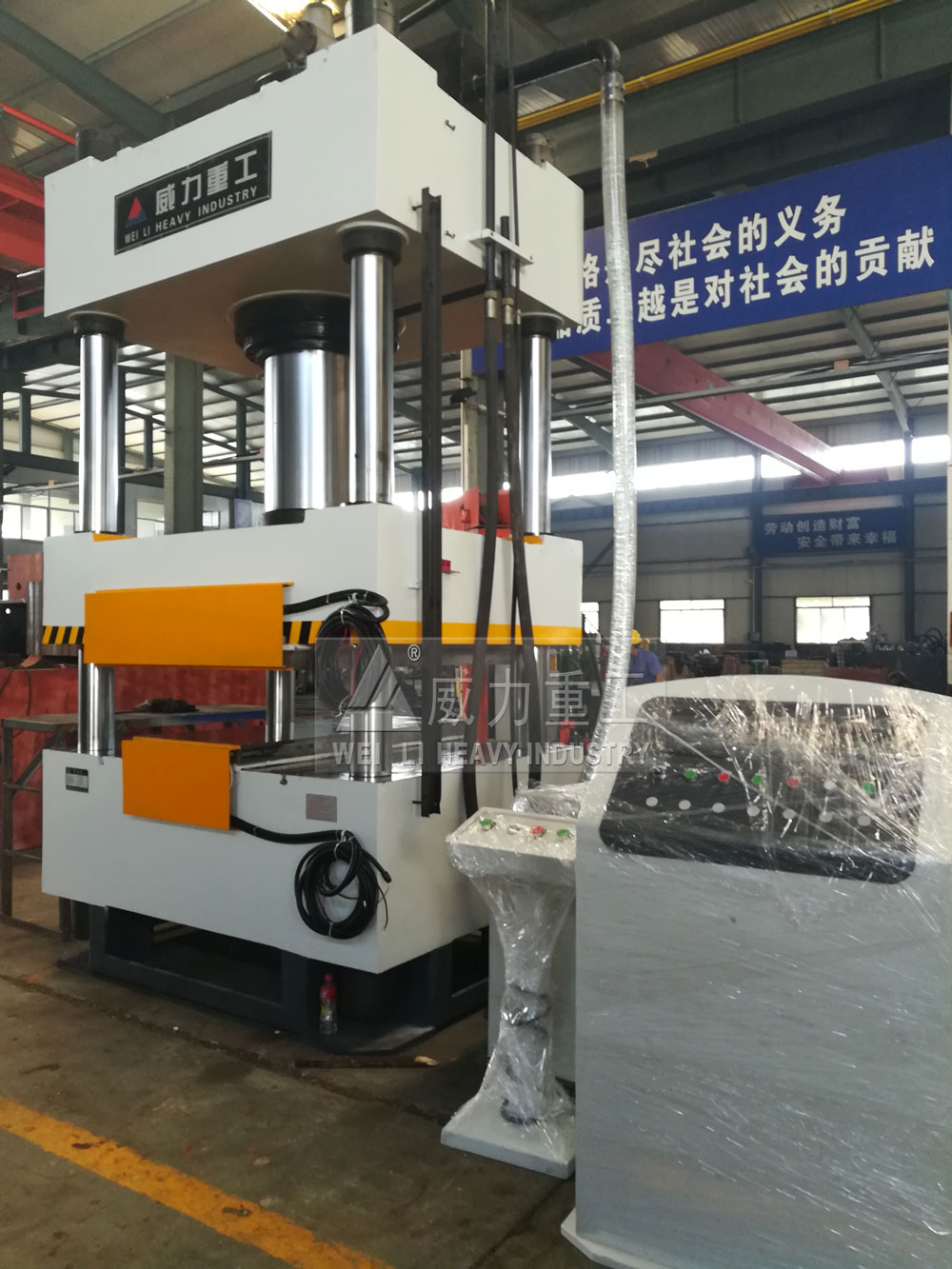

四梁四柱砂轮成型液压机厂家

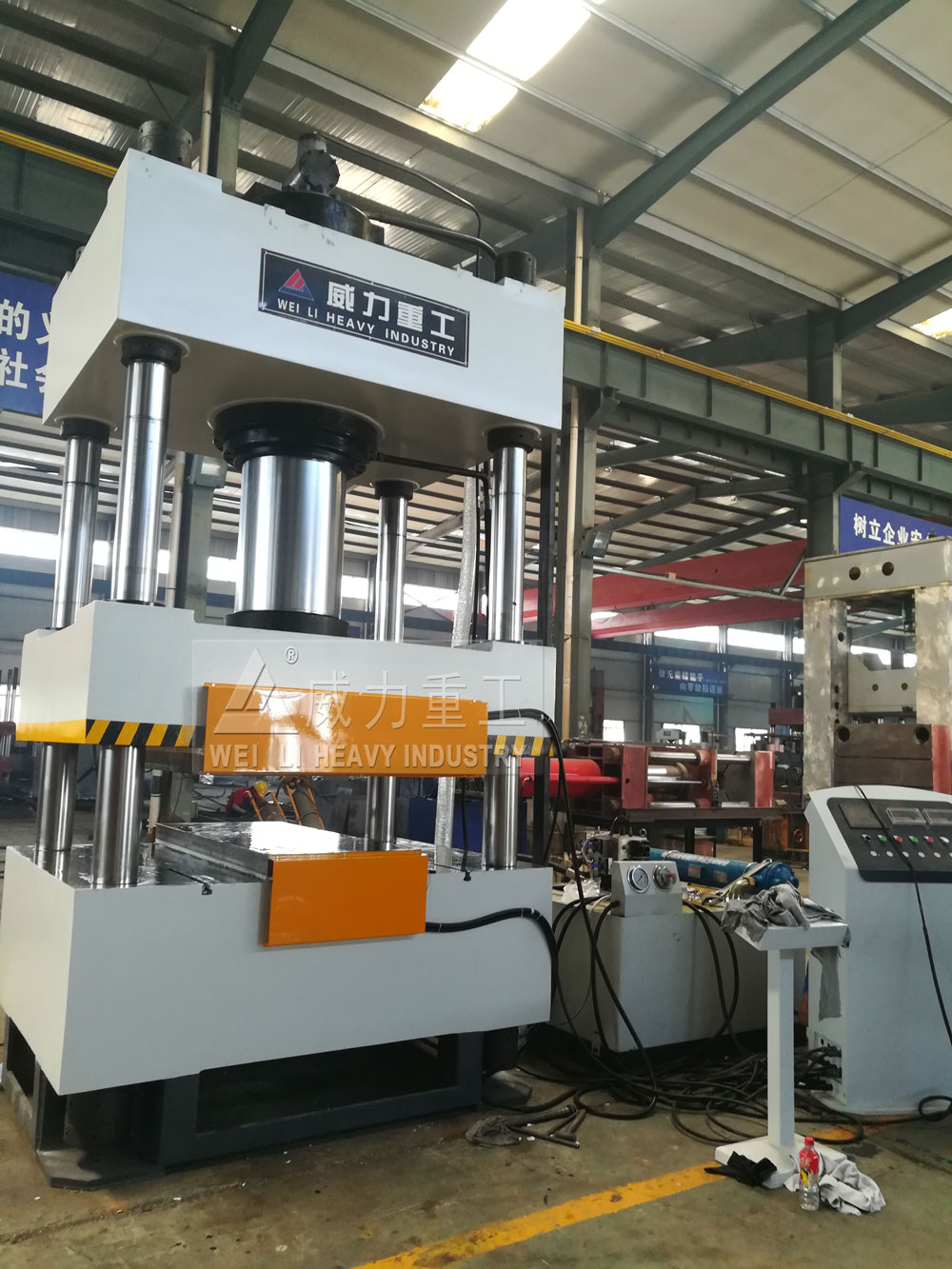

500吨砂轮成型液压机设备

500吨砂轮成型液压机设备

粉末成型机-500吨砂轮成型液压机产品特点：

1、砂轮片成型液压机单位面积压力高，坯体成型密度高，提高了成品的质量和使用时间；

2、设备自动化程度高，不仅可实现自动布料和出块，还可根据生产工艺进行保压和排气；

3、控制系统采用人机界面设计，通过屏幕就可以对技术参数进行调整，还可观察到设备运行的过程及细节；锁定后其他人员不得随意调整；

4、成型液压机采用模框浮动，实现双向加压，保证砂轮片成品的上、下两面的密度和硬度一致；

5、液压泵站为高压叶片供油系统，具有节能、稳定、低噪等特点；

6、采用水冷却系统，避免因油温过高造成液压系统失灵，并配有油温过高警报系统；

7、采用数显温控仪，可显示液压系统的油温，具有直观、精度高、调节方便、节能等优点；

8、采用快速提升油缸，布料、压制速度快，提高生产效率；

9、粉末成型机-500吨砂轮成型液压机配备模内抽芯控制系统，预置模内顶出控制系统，实现快速下行、分段与压制、分段放气、保压、慢速脱模、快速回程、快速顶出、快速退回等控制。

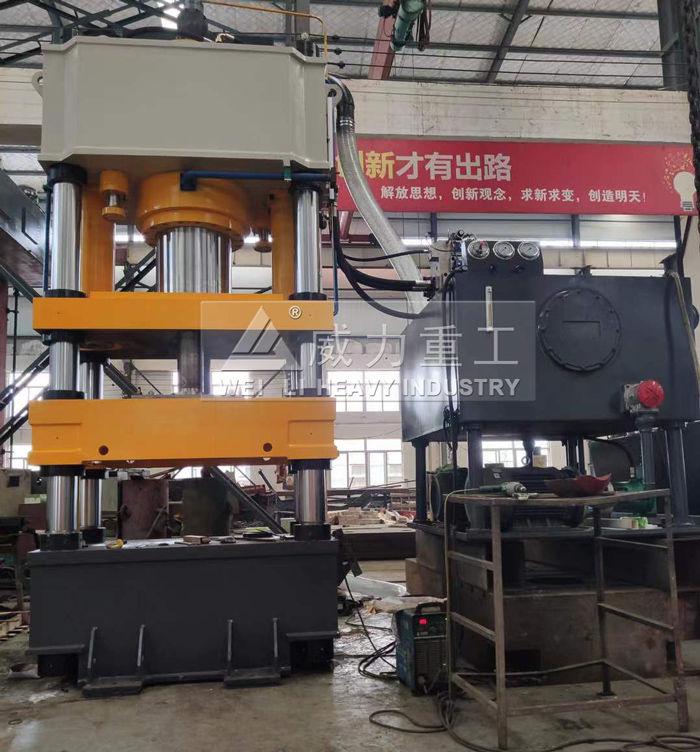

500吨三梁四柱砂轮成型液压机（带加热板）

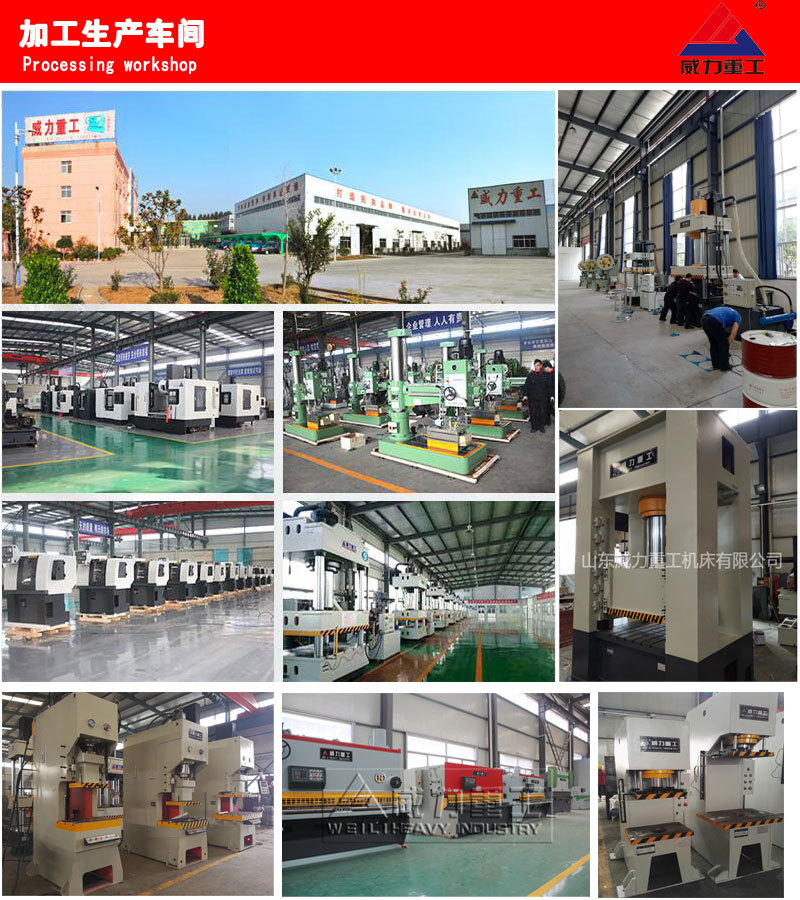

500吨砂轮成型液压机加工车间

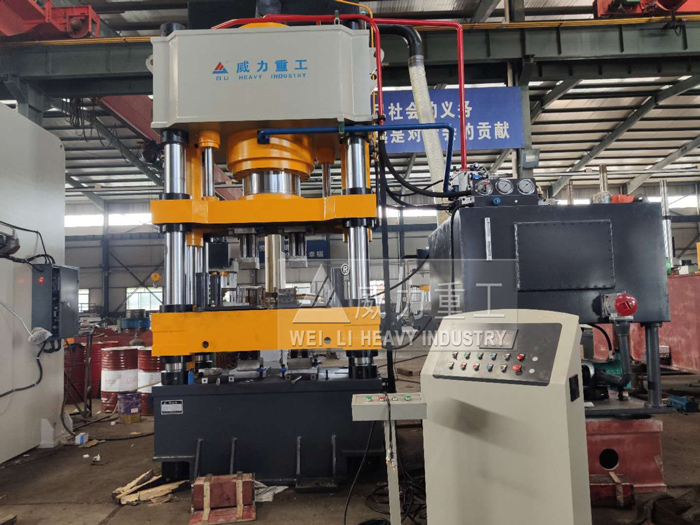

山东威力重工带加热板砂轮液压机

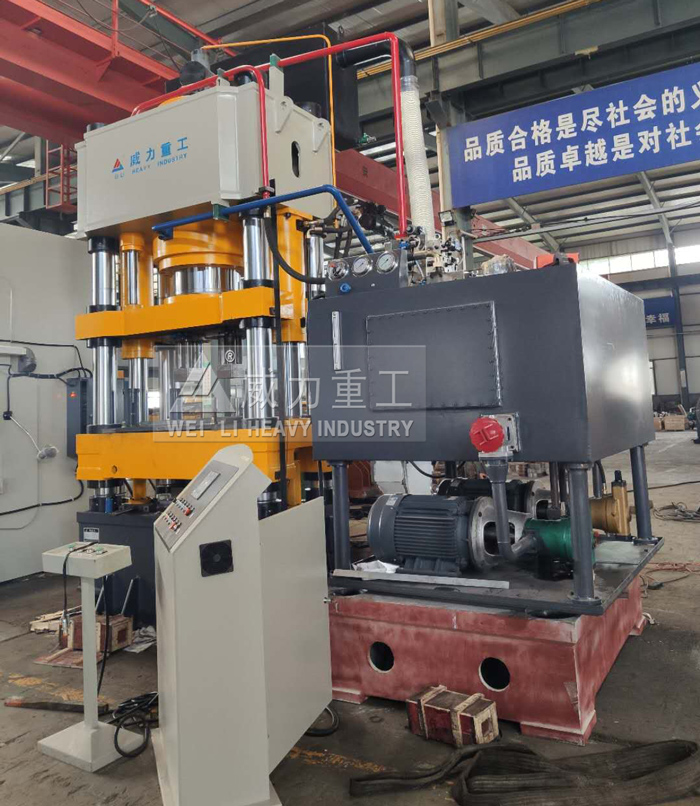

山东威力重工带加热板砂轮液压机

粉末成型机-500吨砂轮成型液压机的压制方式：

(1)单向压制

即固定阴模中的粉末在一个运动模冲和一个固定模冲之间进行压制的方法，单向压制模具简单，操作方便，生产效率高，但压制时受摩擦力的影响，制品密度不均匀，适于压制高度或厚度较小的制品。

(2)双向压制

即阴模中的粉末在相向运动的模冲之间进行压制的方法，双向压制压坯密度较单向压制均匀，适于压制高度或厚度较大的制品。

(3)浮动模压制

粉末成型机-500吨砂轮成型液压机即浮动阴模中的粉末在一个运动模冲和一个固定模冲之间进行压制的方法。阴模由弹簧支承，处于浮动状态，压制时，当粉末与阴模壁间的摩擦力增大到超过弹簧的支承力时，阴模将与上模冲一起下行，与下模冲间也产生相对运动，从而使单向压制转变成双向压制。浮动模压制压坯密度较均匀，适于压制高度或厚度较大的制品。

砂轮成型液压机制造能力
