铁粉配重块压块机-1800吨四梁四柱液压机

粉末成型铁粉配重块压块机-1800吨四梁四柱液压机采用机、电、液、气一体化控制，具有自动送料装置，浮动压制，使制品成型密度得到有效控制。...

咨询热线：18306370978

产品详情

山东威力重工生产的铁粉配重块压块机-1800吨四梁四柱液压机适用于粉末干压全自动化控制成型，广泛应用于电子、粉末冶金、软磁行业导性干压成型、化工、车辆制造、医药、能源和环保工业、娱乐用品及玩具行业等。适用的干压粉料有：黑色和有色金属粉末、电子陶瓷粉末、铁氧体、稀土粉末、硬质合金粉末、聚四氟乙烯、金刚石和石墨粉等。

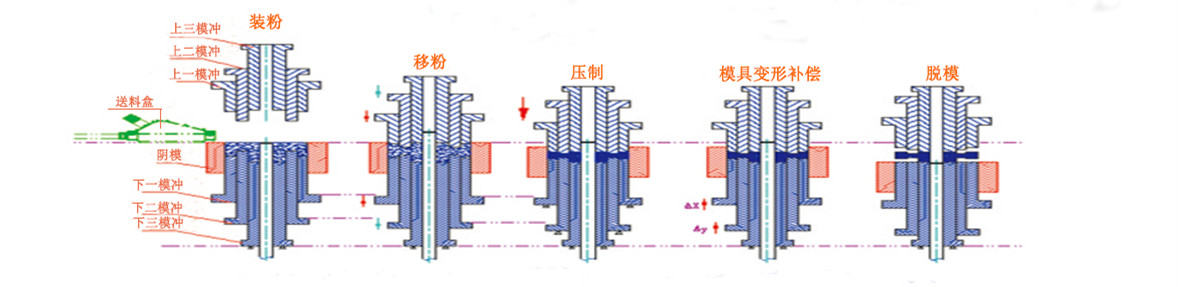

粉末成型铁粉配重块压块机-1800吨四梁四柱液压机采用机、电、液、气一体化控制，具有自动送料装置，浮动压制，使制品成型密度得到有效控制；一般性脱模和保护性脱模两种脱模方式可供选择；电气控制采用PLC可编程控制器，可在触摸屏上根据制品要求灵活进行设定相关程序，符合了粉末冶金行业形状复杂，多品种台阶类阶类件的压制成型要求；粉末液压机液压系统采用先进的插裝集成阀，保证液压机连续、频繁的顶出工作；装料、成型、脱模三位置的机械挡块定位及无级调整机构，确定了制品几何尺寸的稳定可调。此压机配有油液冷却装置，采用按钮集中控制，同时装有机械限位装置，从而保证制品的一致性。

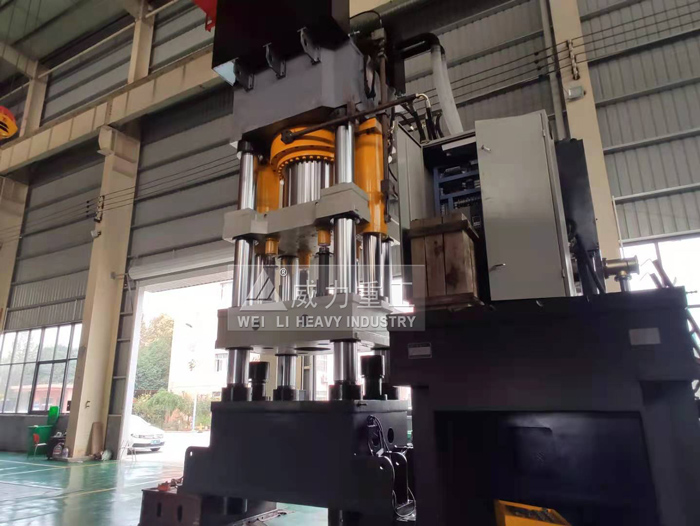

1800吨四梁四柱液压机

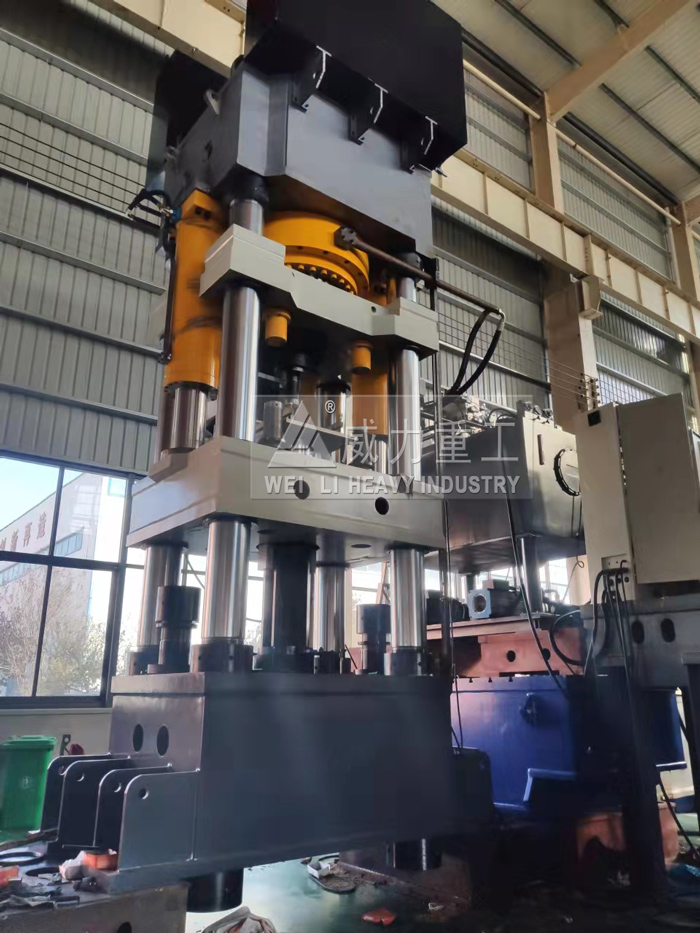

山东威力重工四梁四柱液压机

粉末成型铁粉配重块压块机-1800吨四梁四柱液压机特点：

1、采用内置式快速缸,空行程速度快、生产效率高；

2、方便的手动调整机构可调整压头或上工作台在行程中任意位置压制，也可在设计行程内任意调整快进和工进行程的长短;

3、压力可按工艺需要无级调整

4、采用四梁四柱式结构设计，活动板与工作面平行度高，四个精密导套使下压垂直精度高

5、机体采用优质铸钢件和高强度立柱，可保证长时间工作不变形、不断裂;

6、液压系统采用整体插装阀集成系统，冲击小、无噪音，性能稳定，提高设备使用寿命;

7、电气系统采用P L C可编程控制器，操作简单方便，可根据生产工艺，调整系统压力、保压时间和工作方式;

铁粉配重块压块机-1800吨四梁四柱液压机由主机、液压系统、电气控制系统等组成，通过管路及电缆联系起来构成整机;主机部分由机身、主缸、提升缸、推料缸、上压头、滑动工作台、料槽构件等组成;液压系统由插装阀、集成油路、泵组及主油箱等组成;电气控制系统由电控箱、操纵台及各种控制元件等组成。

1、机体结构

粉末成型铁粉配重块压块机-1800吨四梁四柱液压机机身由上横梁、工作头及导柱、滑动工作台、立柱、固定座、锁紧螺母、调节螺母等组成，上横梁和固定座用四根立柱与锁紧螺母联成刚性桁架，滑动工作台则由四根立柱导向，可以往复上下运动。通过调节四个调节螺母，可调节滑动工作台对底部固定座的不平行度及动作时的不垂直度。

在铁粉配重块压块机-1800吨四梁四柱液压机滑动工作台上设置可自动锁紧开启的料槽构件，料槽内设推料机构把压制成型的料块推出，料槽平面上设有凹槽，可预埋打包带便于捆扎。在滑动工作台的四立柱孔内，装有可拆卸式导套，便于磨损后更换。整体焊接的横梁结构可使机身保持足够刚性的同时拥有更好的稳定性。

粉末成型铁粉配重块压块机-1800吨四梁四柱液压机主要特点：结构紧凑，工作平稳，速度快，效率高，能耗低，操作简单，安装快捷。液压动力系统,电气操作系统均采取地面站的形式,以达到避免震动，维修方便，监控有利之目的。

2、液压系统

选用恒压变量泵为动力源，其特点是压力达到设定值时泵自动减小排量，这样可大大降低电机功率及油液发热。主油缸及提升油缸控制阀组均由电液换向阀、液压锁、双单向节流阀组成。可实现换向、保压及调速功能。为消除油缸工进转快退时对主油缸的液压冲击，设电磁溢流阀先卸荷后换向。为保障安全操作，液压系统具备液压油位过低和油温报警功能，并设置2KW加热器一组。

主油箱用地脚螺栓直接安装在地基上，全机所需要的液压油均装于内，由此进行循环。在油箱外部的前壁上，装有条形液位计，可以直接观察到油箱内油液的位置。箱盖开有注油孔，并配有滤油筒，以防止加油时落入污物。油箱侧壁设有人孔门，便于油箱内部检修清洗工作。

3、电气系统

3.1. 粉末成型铁粉配重块压块机-1800吨四梁四柱液压机液压站上设有电气接线箱，启停按钮设置在箱门上，电控操作为无线遥控式，遥控距离为10米。面板上装有温控表，用于显示油箱油温。当温度控制旋钮旋至“自动”时，由温控表控制加热器的启停。当旋钮旋至“手动”位置时，由操作面板上的，“加热器启动”、“加热器停止”按钮控制加热器的启停。

3.2. “电机1M启动”、“电机1M停止”、 “电机2M启动”、“电机2M停止”用于控制主、副油泵电机的启停，各按钮均配指示灯。“急停”按钮为应急按钮，按下后控制回路电源全部切除，顺时针旋转可复位，紧急情况下使用

3.3. 遥控器设有12个按键，其中10个按键分别控制油压机的10个动作，按下遥控器按钮，相应继电器得电，液压站电磁铁吸合实现动作，具体按键动作见遥控器标识，遥控器剩余2个按键为备用。( “快上”、“快下”、“加压” 、“慢上”、“ 提升”、“下降”、“进料”、“退料”、“开启”、“锁紧” )

四、操作说明

1.、首先将粉末成型铁粉配重块压块机-1800吨四梁四柱液压机电源接通，控制台上的电源指示灯会点亮;

2.、按下电机1M和2M起动按钮, 控制台上的电机起动指示灯会点亮，启动电机。要求电机正转,并空载反复运行5分钟以上;

3、铁粉配重块压块机-1800吨四梁四柱液压机电机启动后驱动液压泵向系统供油，此时全部电磁铁均处于断电状态，油泵输出的液压油经单向阀→电磁溢流阀流回油箱，液压泵在卸荷状态下工作，机器静止不动;
